Złącze koncentryczne D Sub 5W1

Złącze koncentryczne D Sub 5W1 firmy SIGNALORIGIN to mieszane styki sygnałowe, zasilające, koncentryczne i wysokiego napięcia w jednym złączu. 5w1, co oznacza, że jest 5 styków, z czego 1 jest stykiem koncentrycznym, 4 sygnały i 1 koncentryczny. Prąd znamionowy styków koncentrycznych o wysokiej częstotliwości wynosi 50 lub 75 omów.

Wyślij zapytanie

Opis produktu

Wprowadzenie produktu do koncentrycznego złącza D Sub 5W1

Do sprzedania złącze koncentryczne typu d sub 5w1. To złącze koncentryczne to złącze D-sub o wysokiej niezawodności z możliwością mieszania styków sygnałowych, zasilających, koncentrycznych i wysokiego napięcia w jednym złączu. Zaprojektowane do zastosowań typu płytka-płytka, kabel-kabel lub płytka oraz panel-kabel lub płytka, opcje obejmują łączenie na ślepo i łączenie sekwencyjne.

Parametr produktu (specyfikacja) koncentrycznego złącza D Sub 5W1

Tworzywo	Materiał izolacyjny	PBT + 30% GF (UL94V-O)
	Kolor izolatora	Czarny/niebieski (można dostosować)
	Materiał styków	Stop miedzi
	Poszycie stykowe	Pozłacane, 1U” ~ 30U”
	Materiał powłoki	Stal/SPCC-SD, niklowana lub cynowana
Elektryczny	Ocena dielektryczna	300 V prądu przemiennego
	Aktualna ocena styków o wysokiej częstotliwości	50 lub 75 omów
	Rezystancja stykowa	Maks. 2,7 mΩ
	Rezystancja izolacji	2000MΩ Min. przy 500V DC
Mechaniczny	Dielektryk wytrzymujący napięcie	1000 V AC rms po 1 minucie
	Siła wstawiania	￠1,0:3,4 N/styk (MAX) ￠3,6:12 N/styk (MAX)
	Siła ekstrakcji	￠1,0:0,3N /Pin MIN ￠3,6:2 N /Pin MIN
	Trwałość	500 cykli
	Temperatura robocza	-55°C ~125°C

Cecha produktu koncentrycznego złącza D Sub 5W1

Signal Origin wykorzystuje najwyższej jakości części i grubość powłoki, co ma na celu zapewnienie jakości złączy D-Sub.

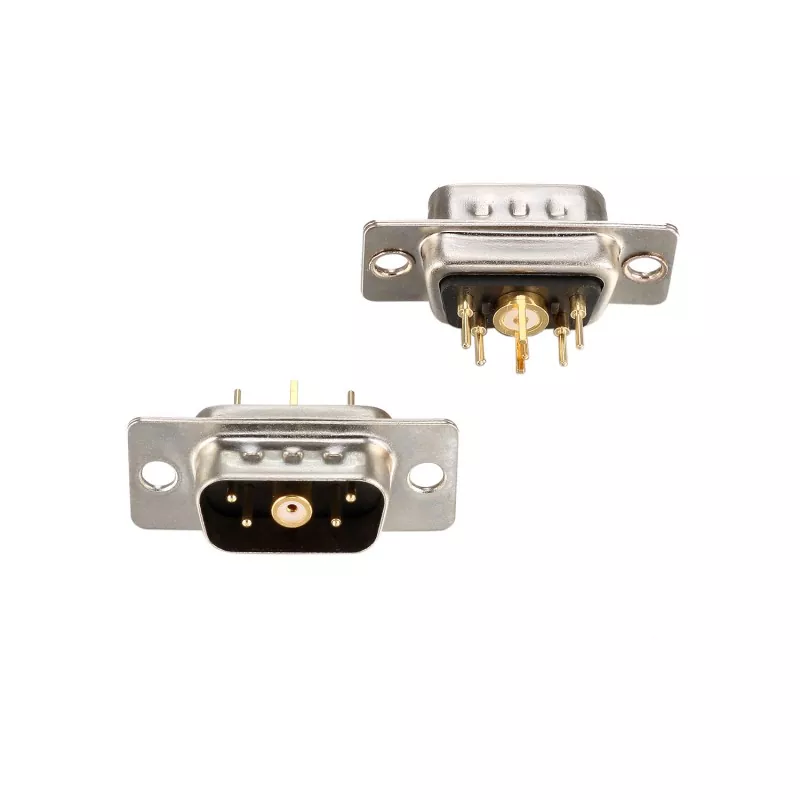

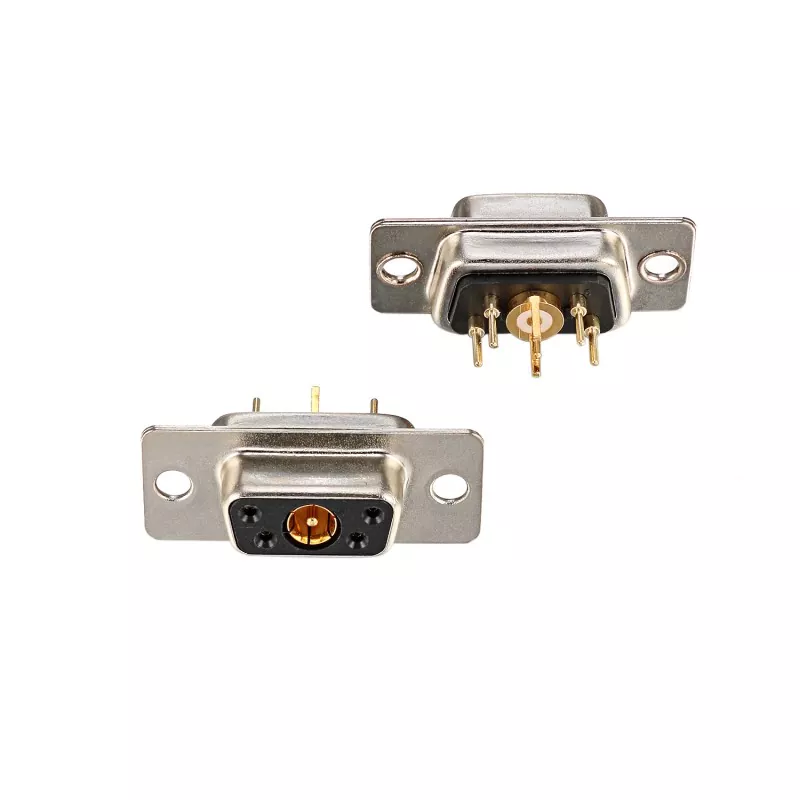

Szczegóły produktu dotyczące koncentrycznego złącza D Sub 5W1

Zakres zastosowania

Robotyka i automatyka, produkcja maszyn, rolnictwo

Komunikacja, wojsko, medycyna, transport, trudne warunki

Sprzęt produkcyjny

Często zadawane pytania

1) Czy D-sub to to samo co DVI?

Wejście PC zazwyczaj obejmuje jeden z pięciu typów interfejsów: D-Sub dla połączeń analogowych; DVI-D do połączeń cyfrowych; DVI-I, który jest kompatybilny zarówno z połączeniami analogowymi, jak i cyfrowymi; oraz HDMI i DisplayPort, reprezentujące nową generację interfejsów do połączeń cyfrowych.

2) Jaka jest historia złącza D-sub?

Złącza subminiaturowe typu D lub D-sub zostały wprowadzone przez firmę Cannon w 1952 r. Były one wszechobecne w zastosowaniach komputerowych od lat 60. XX wieku do początków XXI wieku i nadal są szeroko stosowane w zastosowaniach przemysłowych. Wiele standardów transmisji danych określa złącza D-sub.

3) Jaka jest różnica między rezystancją a rezystancją styku?

W porównaniu z rezystancją wewnątrz przewodnika rezystancja styku jest nie tylko większa, ale ma również inne właściwości. Na przykład w idealnych warunkach rezystancja wewnątrz przewodnika jest stała, a gdy napięcie maleje, prąd również maleje proporcjonalnie.

4) Czy są jakieś specjalne uwagi dotyczące lutowania złączy D-sub?

Podczas lutowania złączy D-sub należy pamiętać o kilku kwestiach. Po pierwsze, przed lutowaniem upewnij się, że masz prawidłowe przyporządkowanie pinów i orientację. Sprawdź dokładnie schemat okablowania lub informacje o pinach, aby zapewnić dokładne połączenia. Ponadto istotne jest stosowanie właściwych narzędzi i technik lutowania, w tym lutownicy z kontrolowaną temperaturą i odpowiedniego lutu. Unikaj nadmiernego ogrzewania przez dłuższy czas, aby zapobiec uszkodzeniu złącza lub pobliskich elementów. Na koniec ważne jest przestrzeganie odpowiednich środków bezpieczeństwa i praca w dobrze wentylowanym pomieszczeniu, aby uniknąć wdychania oparów powstających w procesie lutowania.

5) A co z Twoją zdolnością produkcyjną?

W pełni automatyczna produkcja może spełnić Twoje wymagania.
